스텐볼밸브

ㆍ판매가 문의 요망
ㆍ모델명 투피스밸브
ㆍ제조사
ㆍ납기일
ㆍ구매수량:
.



주요 특징
스텐나사식 볼밸브로서 투피스 조립형

제품 상세 정보
  ◈ 사용압력 : 20kg/㎠

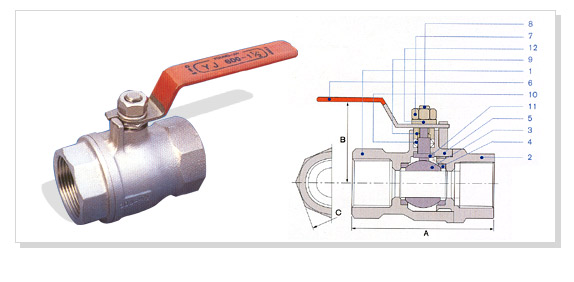

DIMENSION : mm
SIZE
A
B
C
MM
INCH
8
1/4
52
50
20.5
10
3/8
52
50
20.5
15
1/2
58
50
24
20
3/4
64
53
24
25
1
80
59
31
32
1 1/4
86
65
33
40
1 1/2
98
76
35
50
2
113
79
39
65
2 1/2
140
93
87
80
3
160
102
100

NO
DESCRIPTION
MAT.
Q' TY
1
BODY
SCS 13
1
2
CAP
SCS 13
1
3
BALL
SCS 13
1
4
SEAT RING
TEFLON
2
5
GASKET
TEFLON
1
6
HANDLE
SUS 304
1
7
LOCK NUT
SUS 304
1
8
STEM
SUS 304
1
9
GRAND
SCS 13
1
10
PACKING
TEFLON
2
11
WASHER
TEFLON
1
12
S/P WASHER
SUS 304
1
